去年的中秋節,阿倫寫了全台灣首發的iphone5拆解文
今天因為5s的首發已經被同行先行撰寫了(不過圖有點少,我還是會寫)
所以我就來一個另類的首發!
那就是台灣目前還沒人寫過的iPhone5c 拆解文
這次我不但拆解,我還要來玩...
哈哈~~
去年的中秋節...阿倫是一個人來拆解,拍照,寫文章..
一年過去後..愛瘋修已經多了五個員工
而且各有所長
所以今年我就偷懶些
拆解就交給我們的技術總監-小志
拍照就交給我們的攝影大師-天天
我只要負責作圖寫文章就好~~~
▼▼▼▼如今陣容強大的愛瘋修
廢話不多說,我們就開始動手術吧~~~
這次的目標是...
把藍色iphone5c換成白色的殼,按鈕保留藍色的~~
▼▼▼▼拆法同iphon5,兩顆螺絲,一個吸盤就搞定..但是5c/5s又多了一些技巧..不小心的話,板子會裂開..
我就不公開了..
▼▼▼▼看我們的小志...有多麼專注啊!!!
▼▼▼▼ 小心的把面板取出,準備與機器本體分離
▼▼▼▼解開螺絲,小心的把面板排線跟主機板分離...面板的側邊跟iphone5已經不太一樣..所以硬拔的話....
嘿嘿嘿.....

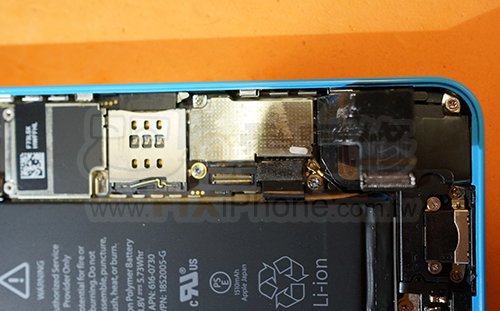

▼▼▼▼面板拆開後,主機板跟電池就等待處理囉~~~
▼▼▼▼跟iphone5一樣,主機板跟面板靠三個排線連結
▼▼▼▼準備開始拆主機板囉...先把一些排線卸下,這是相機的固定鐵片
▼▼▼▼這是電池的固定鐵片,iphon5有兩片三個螺絲,5c簡化只有一片兩個螺絲
▼▼▼▼再來先看看面板部分,組成跟iphone5幾乎一樣
▼▼▼▼不同於5s,少了指紋辨識,home的結構跟5一樣,很單純

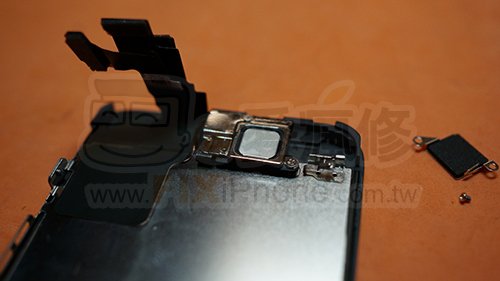

▼▼▼▼聽筒,感光器,前相機結構也是差不多
▼▼▼▼倒是電池...5s/5c採用跟iPad一樣等級的膠..需要加熱才比較好拆..也意味著,以後維修要多花點時間
你們也得多付點工錢了
▼▼▼▼費了五分鐘的功夫...電池也拔下來了..有夠黏的啦!!!
▼▼▼▼開始拆主機板本體...首先先把下方的尾插充電組件部分拆開
▼▼▼▼再來把主相機給拆開(比iphone5好拆許多)
▼▼▼▼再來把音量震動排線拆開
▼▼▼▼主機板已經鬆動可以拆了...要小心wifi天線還卡在主機板背面上喔~~~
▼▼▼▼搞定，主機板也拆下來了...不過以後泡水的話,主機板就沒法拆開金屬遮罩來清洗了,因為他做死了...
大家盡量不要泡水啊~~~~~
▼▼▼▼為了要器官移植..接下來我們把所有的零件都拆下來...
▼▼▼▼先拆震動器
▼▼▼▼接著拆開關鍵
▼▼▼▼拆wifi
▼▼▼▼這就是wifi
▼▼▼▼這是喇叭
▼▼▼▼這是5c下半部的零件,尾插與喇叭
▼▼▼▼音量大小鍵與振動鍵位置,零件準備取下
▼▼▼▼ok了~全部拆光光了
▼▼▼▼5c的殼(左方)與5的鋁殼比較
▼▼▼▼接下來要把左邊的白色5c框組裝起來
▼▼▼▼5與5c之間wifi天線的比較(下方是5c)
▼▼▼▼主鏡頭的比較,右方是iphone5的相機,閃光燈跟相機是一體的...但是左邊的5c閃光燈跟相機可是分離的喔~
▼▼▼▼開關排線的比較(左邊是5,右邊是5c)
▼▼▼▼尾插排線的比較(左邊是5,右邊是5c)
▼▼▼▼震動器的比較(左5,右5c)
▼▼▼▼喇叭的比較(左5右5c)
▼▼▼▼小咪跟鵬哥接手來研究
▼▼▼▼5c的聽筒與固定座
▼▼▼▼前鏡頭與感光器排線(左5c,右5)
▼▼▼▼休息一下後...開始把藍色的零件轉移到白色機殼上
▼▼▼▼完工了!!!!
▼▼▼▼很棒吧?我們保留了藍色的開關鍵,大小聲與振動鍵
▼▼▼▼接下來大家會把白色再移植到紅色機殼上,一直反覆這樣做,愛瘋修的每個人就都會拆解維修啦!
完工了...希望大家喜歡這篇,也歡迎多多轉寄傳閱!
