iphone5出來後...阿倫第一件事情就是把它給拆解
iPhone5全拆解簡易說明~

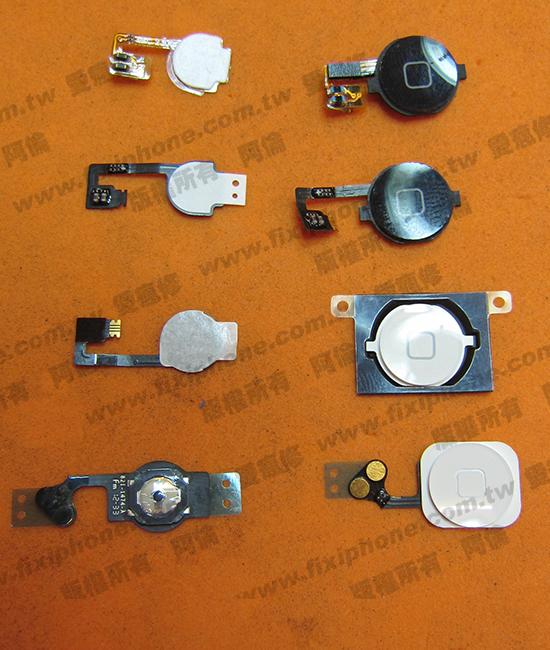

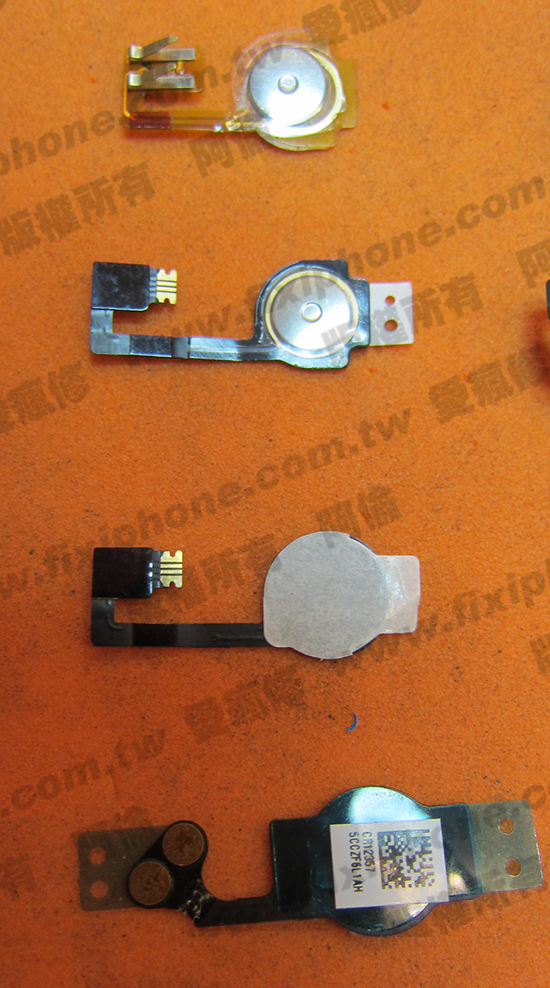

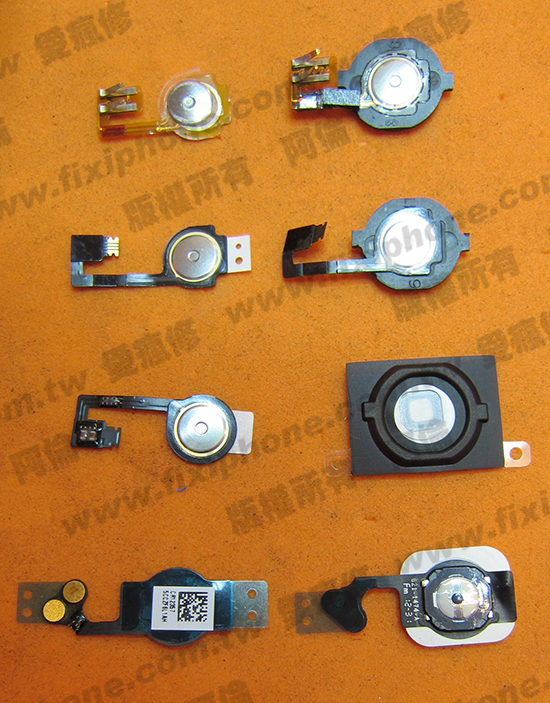

▼▼▼從上而下分別是 3G(3gs) / 4 / 4s / 5 的home鍵構造,分成兩部分,左邊是home的控制排線,右邊是實體按鈕

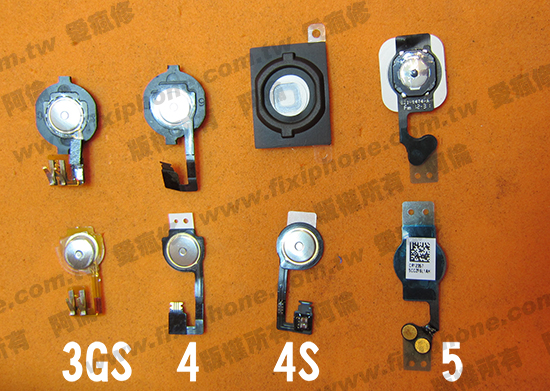

▼▼▼翻過來看看排線與實體按鈕的關係,這裡面,3gs/4/5的機種,排線是要黏在實體按鈕上,而4s則是分離式的設計(實體按鈕是做在面板上)
4s的結構,阿倫有寫過,大家可以參考
IPHONE 4S 拆解文
▼▼▼大家可以注意一下,home排線與主機板的接點設計...3系列的很糟糕,很容易因為摔,而歪掉變形
4/4s設計則是差不多,但是方向是相反地,5的話則是加大接觸點
看完歷代home的設計與真面目後,我們來看看拆解更換的難度與步驟吧
首先是3g/3gs 上場

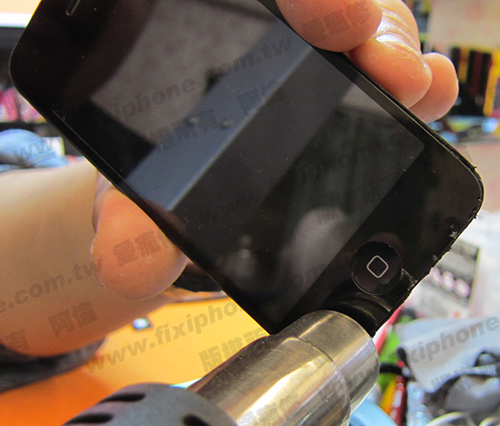

▼▼▼先用熱風槍把面板的膠融開,方便拆卸(三系列後就改成螺絲,而不是用膠來固定面板)

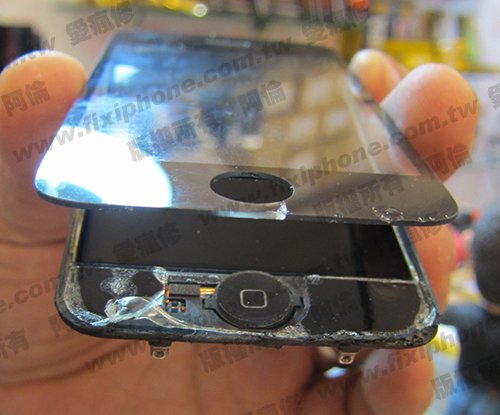

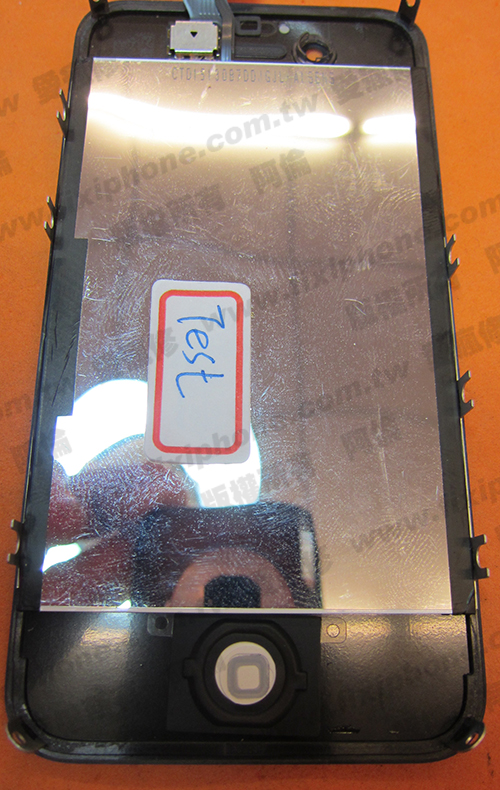

▼▼▼面板拆開後...看到home了
▼▼▼把整個home拿出來就可以更換排線了
-

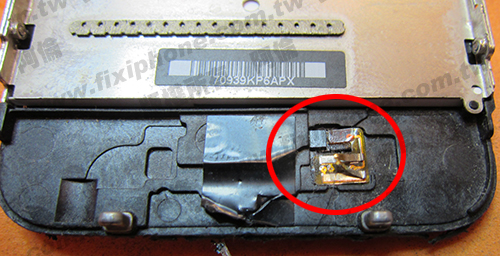

▼▼▼面板翻過來所看到的home接點

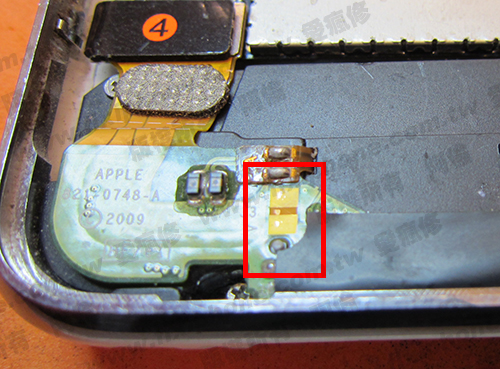

▼▼▼這是主機板與排線的接點...home排線跟主機板的接點因為體積大,面積大,也直接裸露..很容易氧化...這也是後來apple針對home做改進的原因.
接下來我們看看4系列
iphone4的結構大家可以看這篇文
iPhone HOME 按鍵的神祕面紗與維護注意事項
但是沒有提到home的拆裝
所以我在這篇文章補完他
請大家接著看吧

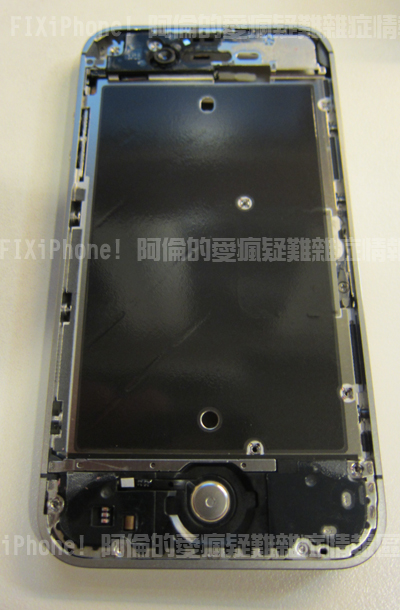

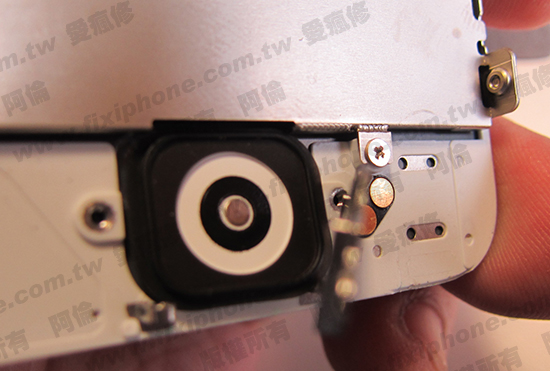

▼▼▼4s的home的設計是歷代最不一樣的..因為他採用排線跟按鈕分離
排線的接觸簧片是黏在中框上,而不是黏在實體按鈕上

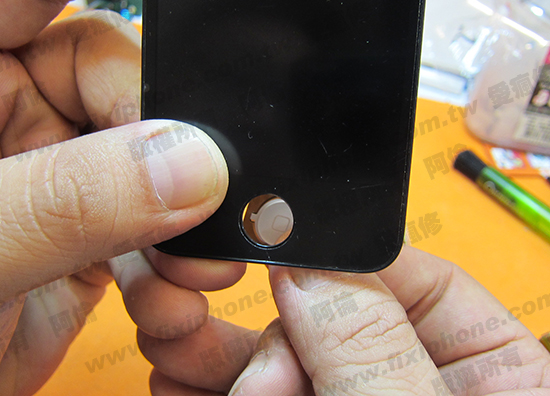

▼▼▼實體按鈕咧?嘿嘿~~~是黏在面板上~~~

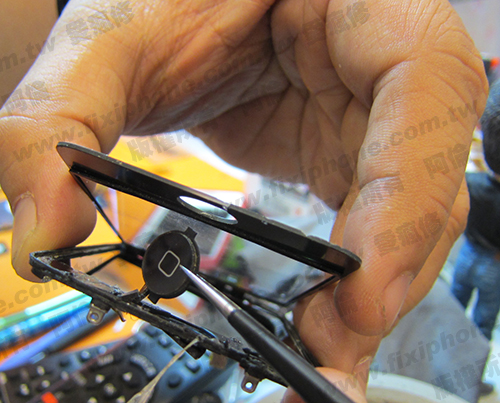

▼▼▼拆給大家看囉~~~
▼▼▼把按鈕反向推一下就出來囉
▼▼▼這樣的設計,對維修的人來說...其實也很方便...因為換home根本不用考慮實體按鈕,也就是不用把排線黏在按鈕上
比較麻煩的反而是面板破裂的話...我們得連home一起換下來(包住home的黑色軟墊)

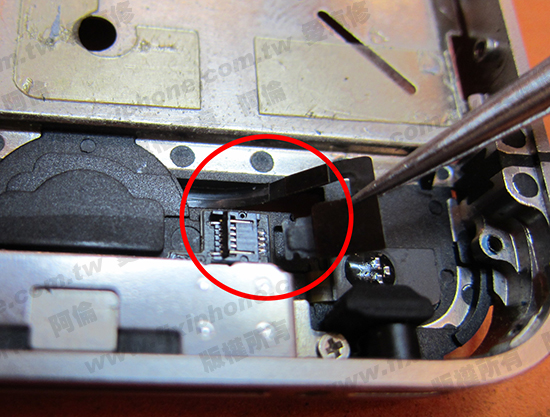

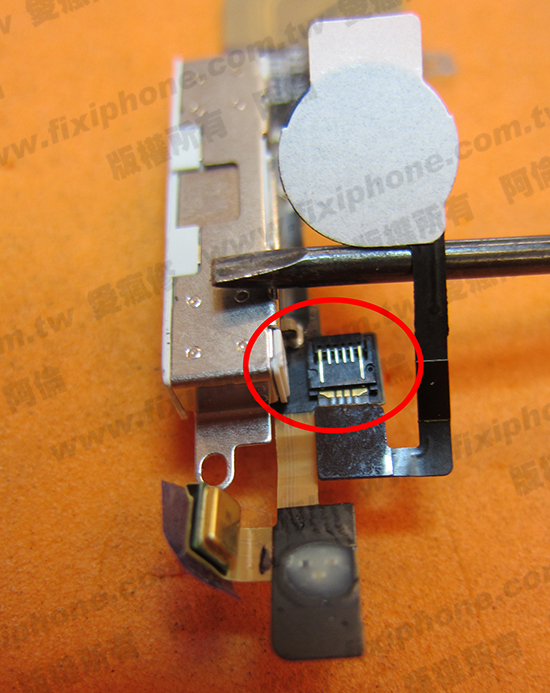

▼▼▼這是4系列home與底插的接點（底插管的事情可多了..充電,資料傳輸,麥克風,喇叭接點...還有home也歸他管）

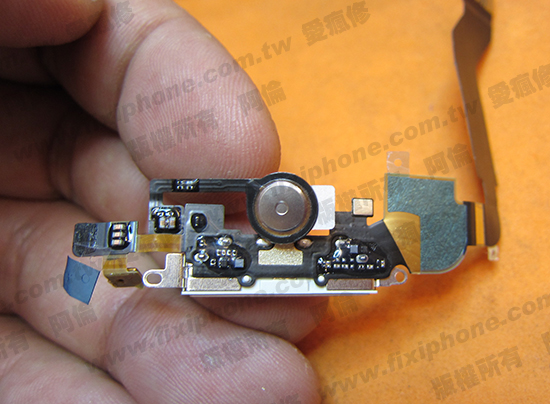

▼▼▼接點跟底插結合的模樣
▼▼▼4系列更換home是最麻煩的...只能全部拆光光,比面板還討厭...
接下來就是阿倫最開心的iphone5
以後更換home超級輕鬆....
因為排線跟實體按鈕直接做在面板上
而i[phone5的面板跟3系列一樣...超級好拆~~~~~
▼▼▼iphone5拆面板只要五分鐘...熟練抓到竅訣的話只要兩分鐘^^

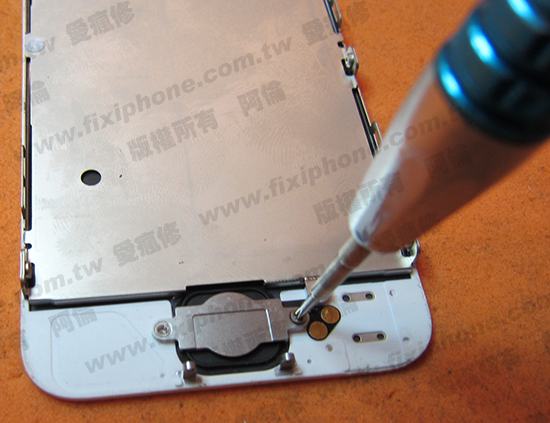

▼▼▼解開面板的兩顆螺絲...........

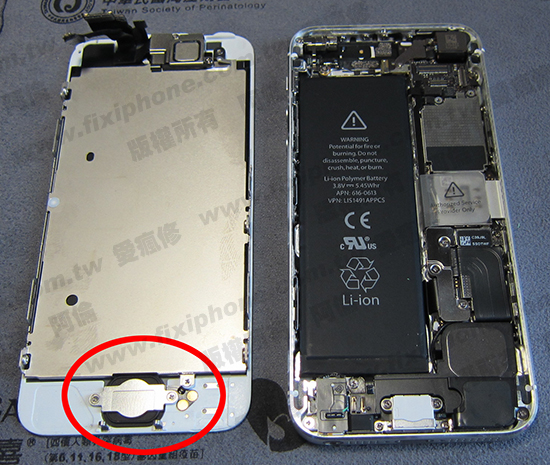

▼▼▼就可以直接撕下來直接換了~~

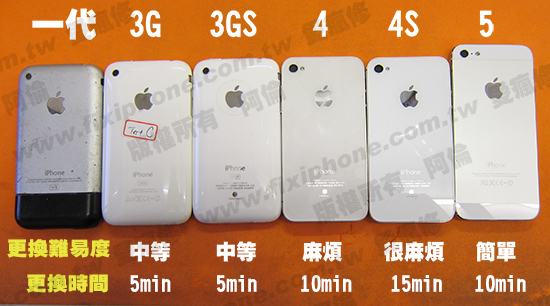

▼▼▼這張圖,就是歷代iphone的排排靠...更換的難易度跟時間我都寫出來...給大家參考囉~~~~
阿倫的愛瘋修網站在此,裡面包括了阿倫寫的文章與產品介紹,有興趣的可以來跟阿倫下定或是拿手機來維修

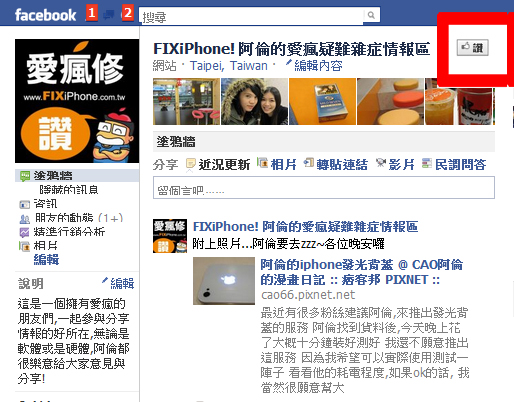

你們也可以加入阿倫的愛瘋疑難雜症情報區的粉絲團並且按個讚(紅框框),阿倫也可以即時回答各位有關iphone的疑難雜症
